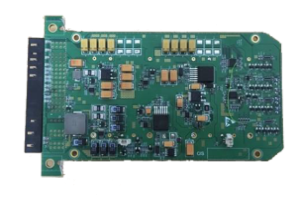

EO TGP LST(레이저추적기 전원제어보드)

• 입력 : ±5.2VDC
• 출력 : - 1.0V/900mA, 1.2V/167mA, 1.8V/250mA, 3.3V/33mA, -1.0V/67mA, 1.8V/90mA, 2.5V/130mA, 3.3V/167mA, -3.3V/100mA, 180V/1mA
• 기능 :고신뢰성 확보, 상태신호(3.3VTTL), CPL

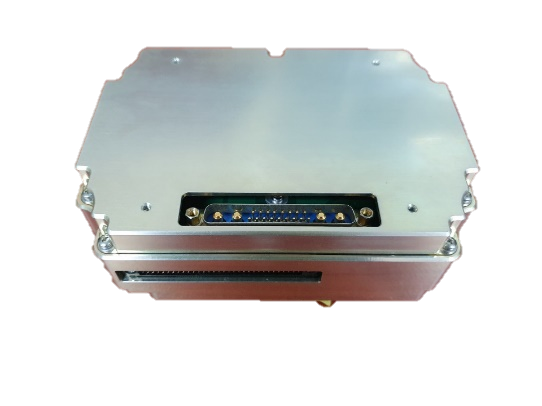

AESA ERPU RADAR(전원변환조립체)

• 입력 : 270VDC(200~350V)
• 출력 : 12V/60A, 5V/40A, 3.3V/2A, 20V/5A, 6V/10.5A, 16V/1A, 6V/6.5A
• 기능 : Hold-up)50ms), 보호(과전압, 저전압, 단락)
• 용도 : ERPU 내부 구성품 전원공급

레이더경보수신기(전원변환조립체)

• 입력 : DC24V(18Vdc~32Vdc)
• 출력 : +6V 0.3A,+3.3V 0.5A,+1.2V 0.3A, +1.8V 0.1A
• 보호 : 과전압, 저전압, 단락
• 용도 : LAH 소형공격혈 헬기 레이다경보수신기 전원

유도미사일 발사장비 (전원변환조립체)

• 입력 : 28VDC(22~36VDC)
• 출력 : 28V/14.0A, 28V/8.0A
• 기능 : Hold-up 50ms
• 보호 : 과전압, 저전압, 단락
• 용도 : LAH 소형공격혈 헬기 천검 발사장비 전원

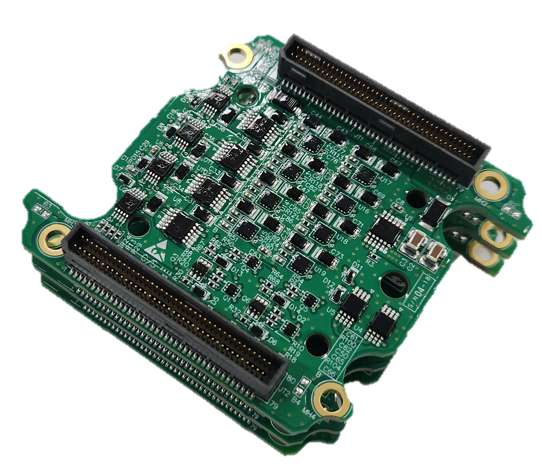

KSA MSAM-Ⅱ 송수신블록 전원보드

• +28V 전원을 4CH로 분기하는 기능
• 게이팅 전압을 생성 및 분배
• 외부 ON/OFF 신호에 따라 -5V(OFF), -2.8V(ON) VG 전압 가변
• 외부 ON/OFF 신호에 따라 0V(OFF), -30V(ON) VC 전압 가변
• 입력 과전압 보호 기능
• 출력 과전류 보호 기능

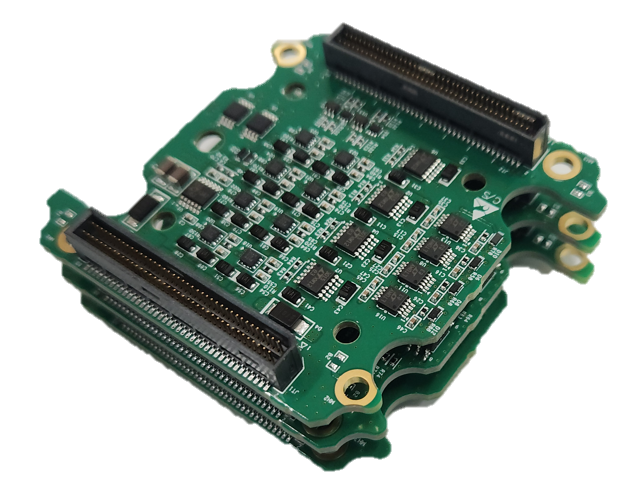

UAE MSAM-Ⅱ 송수신블록 전원보드

• +28V 전원을 4CH로 분기하는 기능
• 게이팅 전압을 생성 및 분배
• 외부 ON/OFF 신호에 따라 -5V(OFF), -2.8V(ON) VG 전압 가변
• 외부 ON/OFF 신호에 따라 0V(OFF), -30V(ON) VC 전압 가변
• 입력 과전압 보호 기능
• 출력 과전류 보호 기능

LAMD_ RMA 전원 공급 모듈

• 입력 : 540VDC
• 출력 : 6CH DC OUTPUT
• 방열구조 : 수냉식
• 기능 : HPA Peak Power =>CAP–BANK 적용

- 개발 중 관련 기술 확보 -

LAMD_ RMA 전원 및 제어분배 모듈

• 물리적/전기적 결합 인터페이스를 제공한다.
• 전원을 송수신블록 9EA로 분배한다.
• 디지털 이산 신호를 송수신블록 9EA로 분배한다.
• 디지털모듈과 송수신블록 간 연동을 위한 통신 신호의 인터페이스를 제공한다.

- 개발 중 관련 기술 확보 -

Main Power Distribution Unit Power Supply

• In : ±5.2VDC
• Out : - 1.0V/900mA, 1.2V/167mA, 1.8V/250mA, 3.3V/33mA, -1.0V/67mA, 1.8V/90mA, 2.5V/130mA, 3.3V/167mA, -3.3V/100mA, 180V/1mA
• Function :Input Reverse Voltage Protection, Output Overvoltage and Undervoltage Protection, Output control, CAN communication

AESA ERPU RADAR(Power Conversion Unit)

• In : 270VDC(200~350V)
• Out : 12V/60A, 5V/40A, 3.3V/2A, 20V/5A, 6V/10.5A, 16V/1A, 6V/6.5A
• Function : Hold-up)50ms), Protection(Overvoltage and Undervoltage)
• Application : power supply to internal components of the ERPU

Radar Warning Receiver (Power Conversion Assembly)

• In : DC24V(18Vdc~32Vdc)
• Out : +6V 0.3A,+3.3V 0.5A,+1.2V 0.3A, +1.8V 0.1A
• Function : Protection(Overvoltage and Undervoltage)
• Application : Power Supply for the Radar Warning Receiver of the LAH

Guided Missile Launch System (Power Conversion Assembly)

• In : 28VDC(22~36VDC)
• Out : 28V/14.0A, 28V/8.0A
• Function : Protection(Overvoltage and Undervoltage)
• 보호 : 과전압, 저전압, 단락
• Application : Power Supply for the Cheongeom Missile Launch System of the LAH

HALF BRICK TYPE 300W

• Input : 310Vdc
• Output : 5Vdc / 60A, 8Vdc / 37.5A
• Input/Output Over Voltage Protection
• Over Temperature Protection
• Active Clamp Forward Topology

FULL BRICK TYPE 600W

• Input : 310Vdc
• Output : 28Vdc / 21.4A
• Load sharing
• Input/Output Over Voltage Protection
• Over Temperature Protection
• Phase shift Full-bridge Topology

LAMD_RMA Power Supply Module

• In : 540VDC
• Out : 6CH DC OUTPUT
• 방열구조 : 수냉식
• Feature : HPA Peak Power.

- 개발 중 관련 기술 확보 -

LAMD_RMA PDM/PSM

• Provide Physical/Electronical Combined Interface
• 9CH DC
• Digital Signal 9CH DC
• Provide Communication Signal Interface
• 8 Layer PCB

- 개발 중 관련 기술 확보 -
