KDDX_ X밴드 RMA용 전원공급장치

• 입력 : 32VDC
• 출력 : 8CH DC OUTPUT
• 방열구조 : 수냉식
• 기능 :HPA Peak Power =>CAP–BANK 적용

- 개발 중 관련 기술 확보 -

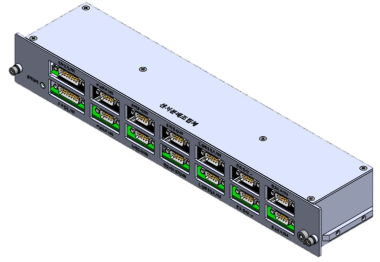

KDDX_ X밴드 RMA 전원 및 제어 분배 모듈

• 물리적/전기적 결합 인터페이스를 제공한다.
• 전원을 송수신블록 9EA로 분배한다.
• 디지털 이산 신호를 송수신블록 9EA로 분배한다.
• 디지털모듈과 송수신블록 간 연동을 위한 통신 신호의 인터페이스를 제공한다.

- 개발 중 관련 기술 확보 -

FFX Batch-Ⅲ MFR 송수신부 전원제어보드

• 입력 : 28VDC / 12VDC / -8VDC / -4VDC
• 기능 : 28VDC CC/CV 제어, 입,출력, 고/저전압 보호, 역전압보호

FFX Batch-Ⅲ EOTS 구동제어보드, 시스템제어보드용 전원

• 입력 : 28VDC(22.4~33.6VDC)
• 출력 : 5V/20A*2CH, 15V/6.7A, -15V/6.7A, +5V/4A, -5V/4A
• 기능 : 입,출력 보호(과/저전압,단락,역전압), 출력 동작 제어

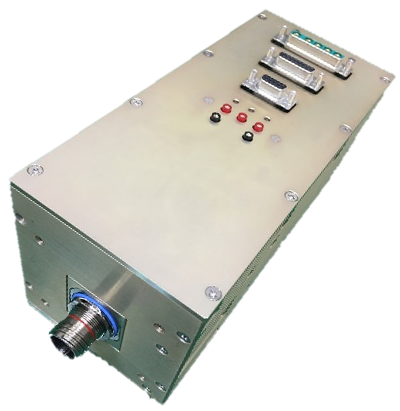

FFX Batch-Ⅲ 광전변환기 전원

• 입력 : 220VAC (176~264VAC)
• 출력 : 5VDC/60A, 12V/7.6A, 12VF/1.7A
• 크기 : 100mm*115mm*262mm
• 기능 : 입,출력 고/저전압 보호, 출력 단락보호, 출력 홀드 업 기능

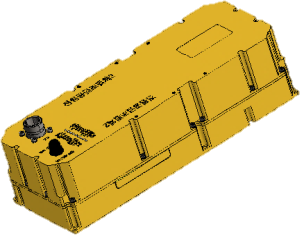

통신마스터 통신부 배터리

• 용량 : 170Wh
• 구성 : 7S2P (25.9VDC/6.6A)
• 크기 : 155mm*116mm*42mm
• 무게 : 1.14Kg
• 기능 : 과 충전보호, 과 방전보호

FFX Batch-Ⅲ 센서분배조립체

• 전원분배장치 RS232 데이터 송수신 연동
• 송풍팬 12개 PI속도제어 및 상태 검출
• 비상개방도어 액츄레이터 3개 Motor제어
• 비동기식 외부연동

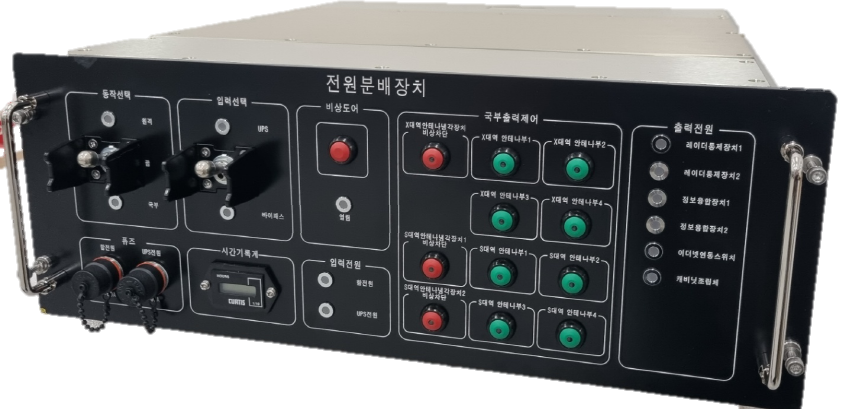

주 전원분배장치 전원

• 입력 : 150VDC(140~172VDC)
• 출력 : 15800W (By-Pass포함), 총 32CH 140V*2CH, 48V*3CH, 24V*9CH, 12V*13CH, +31V, ±15V, 5V*2CH
• 기능 : 입력 역전압보호, 출력 고/저전압 보호, 출력제어, CAN통신

통합마스터 전원

• 입력 : 31VDC (23.4~32.3VDC)
• 출력 : 24VDC*3CH(182W), 12VDC*4CH(40W), 3.3VDC(2W)
• 기능 : 입,출력 고/저전압 보호, 역전압보호, 출력제어, CAN통신

연료전지 대체 시험용 배터리

• 용량 : 8.23KWh
• 구성 : 42S1P (155.4VDC)
• 크기 : 404mm*404mm*737mm
• 기능 : 과 충전보호, 과 방전보호, CAN 통신(전압,전류,온도,잔량 등)

GPS-98K Assembly for Radar

• In : 32VDC
• Out : 8CH DC OUTPUT
• 방열구조 : 수냉식
• Function :CAP BANK applied

- 개발 중 관련 기술 확보 -

Transmitter Power Supply for Radar

• In : 103~127VAC, 198~242VAC 60Hz
• Out : MPS+250V 1.5A, FCS 0~10V 0.1~1A
• Function : Overcurrent Protection Circuits: MPS, FCS
  Hold-up Time: Minimum 50 µs
  Power Turn-On Delay Time: ≤ 7 seconds

- 개발 중 관련 기술 확보 -

Power Distribution Unit – Processing Section for PKX Radar

• In : 28VDC / 12VDC / -8VDC / -4VDC
• Function : 28VDC CC/CV 제어, 입,출력, 고/저전압 보호, 역전압보호

Power Distribution Unit – Processing Section for PKX Radar

• In : 28VDC(22.4~33.6VDC)
• Out : 5V/20A*2CH, 15V/6.7A, -15V/6.7A, +5V/4A, -5V/4A
• Function : Input/Output Protection, Output Operation Control

Power Distribution Unit – Processing Section for PKX Radar

• In : 220VAC (176~264VAC)
• Out : 5VDC/60A, 12V/7.6A, 12VF/1.7A
• 크기 : 100mm*115mm*262mm
• Function : Input/Output Over/Undervoltage Protection, Output Short-Circuit Protection, Output Hold-Up Function

Communication Master – Communication Module Battery

• Capacity : 170Wh
• Configuration : 7S2P (25.9VDC/6.6A)
• 크기 : 155mm*116mm*42mm
• 무게 : 1.14Kg
• Function : Overcharge Protection, Overdischarge Protection

Power Distribution Unit – Processing Section for PKX Radar

• RS232 Data Transmission and Reception Interlock with Power Distribution Unit
• 12 Blower Fans with PI Speed Control and Status Detection
• Motor Control of 3 Emergency Opening Door Actuators
• Asynchronous External Interlock

Main Power Distribution Unit Power Supply

• In : 150VDC(140~172VDC)
• Out : 15800W (Including By-Pass), 32CH in total 140V*2CH, 48V*3CH, 24V*9CH, 12V*13CH, +31V, ±15V, 5V*2CH
• Function : Input Reverse Voltage Protection, Output Overvoltage and Undervoltage Protection, Output control, CAN communication

Integrated Master Power Supply

• In : 31VDC (23.4~32.3VDC)
• Out : 24VDC*3CH(182W), 12VDC*4CH(40W), 3.3VDC(2W)
• Function : Input Reverse Voltage Protection, Output Overvoltage and Undervoltage Protection, Output control, CAN communication

FFX Batch-Ⅲ Optoelectronic Converter Power Supply

• Capacity : 8.23KWh
• Configuration : 42S1P (155.4VDC)
• 크기 : 404mm*404mm*737mm
• Function : Overcharge Protection, Overdischarge Protection,CAN communication
