차륜형 EOTS

• 입력 : DC+28V(DC18V~DC33VDC)
• 출력 : +12V/2CH,+24V/ 3CH,±15V,±28V, ±48V(전력:2,000W)

초분광 영상장비 센서제어/전원공급 조립체

• 입력 : 28VDC(18~32VDC)
• 출력 : 28V/0.25A, 5.2V/3A *2CH
• 기능 : 입력보호(과/저전압,역전압),출력보호(단락)
• 용도 : 초분광영상장비 시스템을 구성하는 분광 센서장치의 센서전원회로카드

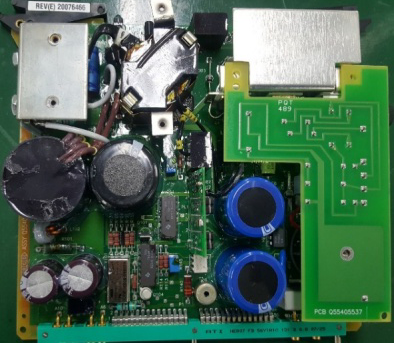

천마 전원공급기 R486

• 입력 : 115/220 AC
• 출력 : 5VDC
• 용도 : 천마 제어회로 내부 전원 공급

KSA MSAM-Ⅱ 송수신블록 전원보드

• +28V 전원을 4CH로 분기하는 기능
• 게이팅 전압을 생성 및 분배
• 외부 ON/OFF 신호에 따라 -5V(OFF), -2.8V(ON) VG 전압 가변
• 외부 ON/OFF 신호에 따라 0V(OFF), -30V(ON) VC 전압 가변
• 입력 과전압 보호 기능
• 출력 과전류 보호 기능

UAE MSAM-Ⅱ 송수신블록 전원보드

• +28V 전원을 4CH로 분기하는 기능
• 게이팅 전압을 생성 및 분배
• 외부 ON/OFF 신호에 따라 -5V(OFF), -2.8V(ON) VG 전압 가변
• 외부 ON/OFF 신호에 따라 0V(OFF), -30V(ON) VC 전압 가변
• 입력 과전압 보호 기능
• 출력 과전류 보호 기능

LAMD_ RMA 전원 공급 모듈

• 입력 : 540VDC
• 출력 : 6CH DC OUTPUT
• 방열구조 : 수냉식
• 기능 : HPA Peak Power =>CAP–BANK 적용

- 개발 중 관련 기술 확보 -

LAMD_ RMA 전원 및 제어분배 모듈

• 물리적/전기적 결합 인터페이스를 제공한다.
• 전원을 송수신블록 9EA로 분배한다.
• 디지털 이산 신호를 송수신블록 9EA로 분배한다
• 디지털모듈과 송수신블록 간 연동을 위한 통신 신호의 인터페이스를 제공한다.

- 개발 중 관련 기술 확보 -

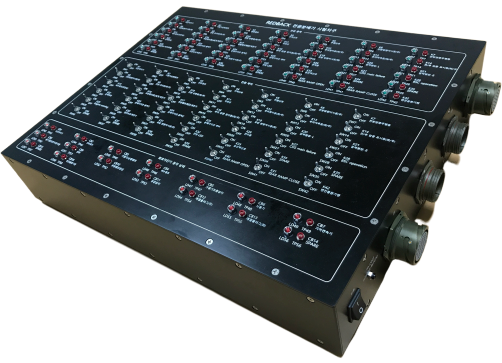

LAND400 Phase3 전원분배기

• 입력 : 28VDC
• 출력 : 계전기 42ch, 회로보호기 16ch 동작신호
• 크기 : 620mm Ⅹ 450mm Ⅹ 115mm

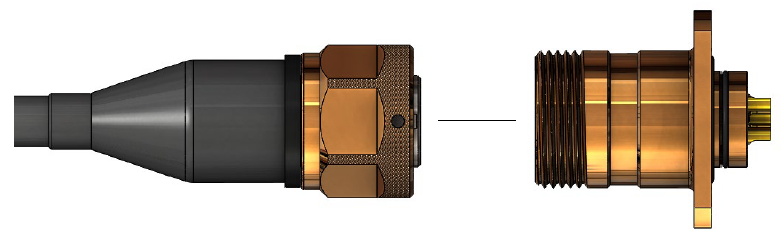

수밀케이블

전기적 성능

• 접촉저항 : 2mΩ 이하
• 절연저항 : 4GΩ 이상 (1.0 Kv VDC 60s 인가 시)
• 동작전압 : 225V DC
• 내전압 : 절연파괴 및 섬락이 없을 것 (3kV VDC 60s 인가 시)
• 접점당 작동 전류 : 8A 최대

기계적 성능

• 최대 정수압 (20˚C) : 60Bar 이상 (1hr)
• 절연체 재질 : EPDM 또는 실리콘
• 온도범위 : -30˚C ~ 80˚C
• 접점당 작동 전류 : 8A 최대

EOTS PSU

• In : DC+28V(DC18V~DC33VDC)
• Out : +12V/2CH,+24V/ 3CH,±15V,±28V, ±48V(전력:2,000W)

HSC Application Development Hyperspectral Imaging Equipment Sensor Control / Power Supply Assembly

• In : 28VDC(18~32VDC)
• Out : 28V/0.25A, 5.2V/3A *2CH
• Feature : Input Protection (Overvoltage, Undervoltage, Reverse Voltage), Output Protection (Short Circuit)
• Application : Sensor Power Circuit Card for the Spectral Sensor Device of the Hyperspectral Imaging System

Chun-ma PSU R486

• In : 115/220 AC
• Out : 5VDC
• Feature : internal power supply for the Chun-ma system’s control circuit.

HALF BRICK TYPE 300W

• Input : 310Vdc
• Output : 5Vdc / 60A, 8Vdc / 37.5A
• Input/Output Over Voltage Protection
• Over Temperature Protection
• Active Clamp Forward Topology

FULL BRICK TYPE 600W

• Input : 310Vdc
• Output : 28Vdc / 21.4A
• Load sharing
• Input/Output Over Voltage Protection
• Over Temperature Protection
• Phase shift Full-bridge Topology

LAMD_RMA Power Supply Module

• In : 540VDC
• Out : 6CH DC OUTPUT
• Thermal Management Structure : Water Cooling Type
• Feature : HPA Peak Power.

LAMD_RMA PDM/PSM

• Provide Physical/Electronical Combined Interface
• 9CH DC
• Digital Signal 9CH DC
• Provide Communication Signal Interface
• 8 Layer PCB

LAMD400 Phase3 PDU

• In : 28VDC
• Out : Relay: 42 channels, Circuit Breaker: 16 channels, Operation Signals
• size : 620mm Ⅹ 450mm Ⅹ 115mm

Waterproof Cable
Assembly

Electrical Performance

• Contact Resistance : Less than 2mΩ
• Insulation Resistance : More than 4GΩ (tested at 10 kVDC for 60 seconds)
• Operating Voltage : 225V DC
• Leakage Current : No leakage or breakdown (tested at 3 kVDC for 60 seconds)
• Max Operating Current per Contact : Up to 8A

Mechanical Performance

• Max Water Pressure (at 20°C) : More than 60 Bar (1 hour)
• Insulating Materia : EPDM or Silicone
• Operating Temperature : -30°C to +80°C
• Max Operating Current per Contact : Up to 8A
