SPS-95K 수상함용 레이더 전원공급기

SPS-95K 레이더 캐패시터조립체

  • 입력 DC 260V
  • 출력 DC 260V
  • 기능 MPS 전압완충

SPS-95K 레이더 송신부 전원공급기

  • 입력 103~127VAC 60Hz, +24VDC, 3상 220VAC/440VAC 60Hz
  • 출력 MPS+260V 3.2A, MOD-SMP(1/10전압)
  • 기능 과전류, 전압, 온도, 출력단락 보호회로

SPS-95K 변조기 조립체

  • 입력 DC24V, DC260V
    • 단펄스 PPS : 2,400, 펄스폭 : 320nsec
    • 중펄스 PPS : 1,200, 펄스폭 : 450nsec
    • 장펄스 PPS : 750, 펄스폭 : 1.2usec
  • 출력 단/중/장펄스 4.8KV±0.2KV

GPS-98K 해안감시용 레이더 전원공급기

GPS-98K 레이더용 변조기 조립체

  • 입력 DC24V 1A, DV210V
    • 단펄스 PPS : 4.000, 펄스폭 : 130nsec
    • 중펄스 PPS : 2.400, 펄스폭 : 450nsec
    • 장펄스 PPS : 900, 펄스폭 : 1.2usec
  • 출력
    • 단펄스 2.2KV±0.2KV
    • 중/장펄스 2.2KV±0.2KV

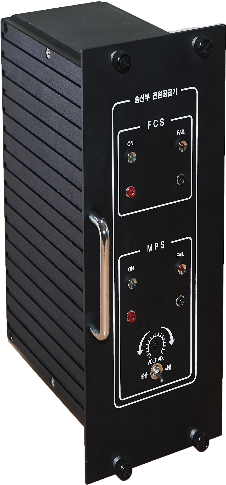

GPS-98K 레이더용 송신부 전원공급기

  • 입력 103~127VAC, 198~242VAC 60Hz
  • 출력 MPS+250V 1.5A, FCS 0~10V 0.1~1A
  • 기능 과전류 보호회로(MPS, FCS), Hold-up time 50㎲ 이상, Power-turn-on 상시간 7sec 이하

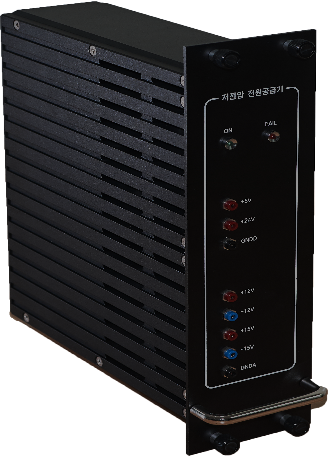

GPS-98K 레이더용 저전압 전원공급기

  • 입력 103~127VAC, 198~242VAC 60Hz
  • 출력 +5V 10A, +24V 5A, ± 12V 3A, ± 15V 3A
  • 기능 과전류 보호회로, Hold-up time 50㎲ 이상, Power-turn-on 상승시간 7sec 이하

GPS-98K 레이더용 변압기, 펄스용

  • 입력 DC24V, DC260V
    • 단펄스 PPS : 2,400, 펄스폭 : 320nsec
    • 중펄스 PPS : 1,200, 펄스폭 : 450nsec
    • 장펄스 PPS : 750, 펄스폭 : 1.2usec
  • 출력 단/중/장펄스 4.8KV±0.2KV
    • 단펄스 2.2KV±0.2KV
    • 중/장펄스 2.2KV±0.2KV

SPS-100K 항해용 레이더 전원공급기

SPS-100K 레이더용 송신부 전원공급기

  • 입력 103~127VAC, 198~242VAC 60Hz
  • 출력 MPS+250V 1.5A, FCS 0~10V 0.1~1A
  • 기능 과전류 보호회로(MPS, FCS), Hold-up time 50㎲ 이상, Power-turn-on 상시간 7sec 이하

SPS-100K 레이더용 변조기 조립체

  • 입력
    • 단펄스 PPS : 4.000, 펄스폭 : 130nsec
    • 중펄스 PPS : 2.400, 펄스폭 : 450nsec
    • 장펄스 PPS : 900, 펄스폭 : 1.2usec
  • 출력
    • 단펄스 2.2KV±0.2KV
    • 중/장펄스 2.4KV ±0.2KV

SPS-100K 레이더용 저전압 전원공급기

  • 입력 103~127VAC, 198~242VAC 60Hz
  • 출력 +5V 10A, +24V 5A, ± 12V 3A, ± 15V 3A
  • 기능 과전류 보호회로, Hold-up time 50㎲ 이상, Power-turn-on 상승시간 300sec 이하

SPS-100K 레이더용 변압기, 펄스용

  • 입력
    • 단펄스 2.2KVA ±0.2KV 130nsec
    • 중펄스 2.4KVA ±0.2KV 450nsec
    • 장펄스 2.4KVA ±0.2KV 1.2usec
  • 출력
    • 단펄스 2.2KVA ±0.2KV
    • 중/장펄스 2.2KVA ±0.2KV

장보고급 209 잠수함 항해레이더

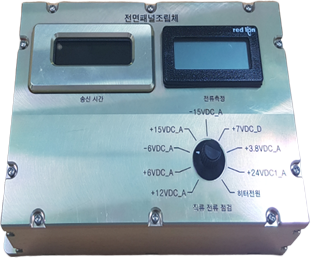

전면패널 조립체

  • 입력 24VDC
  • 출력 송신시간 전시(RESET가능), 소모전류 전시
  • 용도 장비별 소모전류 채널별 전시, 마그네트론 운용시간 전시

펄스변조 조립체

  • 입력 115VAC(103~127VAC)
  • 출력 -8KV, 24VDC/5.0A, 115VAC(By-pass) 6.3VDC/1.5A
  • 기능 입력보호(과/저전압), 출력보호(과전압, 과전류, 단락)상태 이상시 BIT 정보송출
  • 용도 잠수함 항해레이더 마그네트론 -8KV 펄스전원공급 및 하부 구성품 전원공급

전원공급기

  • 입력 115VAC(103~127VAC)
  • 출력 7V/7A, 12V/8A, 15V/3A, 6V/3A, -15V/1A, -6V/1A
  • 기능 입력보호(과/저전압), 출력보호(과전압, 과전류, 단락), 상태이상시 BIT 정보송출
  • 용도 잠수함 항해레이더의 하부구성품(수신처리조립체 및 전면패널조립체) 안정적인 직류전원공급

PKX PDU 3D 탐색레이더

PKX 레이더용 전원분배장치 처리부

  • 입력 3상 220VAC 60Hz
  • 출력
    • 제습용 히터 전원 3상 220VAC
    • 신호처리통제장치 전원 3상 220VAC
    • 구동제어장치 전원 3상 220VAC
    • 인버터 전원 3상 220VAC
    • 송풍팬 전원, Hour Meter 전원 3상 220VAC

PKX 레이더용 전원분배장치 송수신부

  • 입력 3상 220VAC 60Hz
  • 출력
    • 제습용 히터 전원 3상 220VAC
    • 송신처리통제장치 전원 3상 220VAC
    • 고주파 신호변환장치 전원 3상 220VAC
    • 주파수 합성장치 전원 3상 220VAC
    • 송풍팬 전원, Hour Meter 전원 3상 220VAC

FFX Batch-Ⅲ 차기 호위함

FFX Batch-Ⅲ EOTS 구동제어보드, 시스템제어보드용 전원

  • 입력 28VDC(22.4~33.6VDC)
  • 출력 5V/20A*2CH, 15V/6.7A, -15V/6.7A, +5V/4A, -5V/4A
  • 기능 입,출력 보호(과/저전압,단락,역전압), 출력 동작 제어

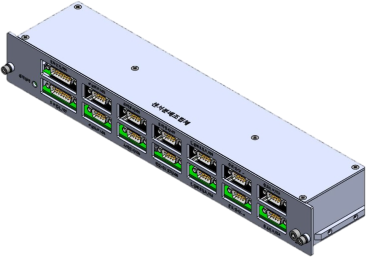

FFX Batch-Ⅲ 센서분배조립체

  • 전원분배장치 RS232 데이터 송수신 연동
  • 송풍팬 12개 PI속도제어 및 상태 검출
  • 비상개방도어 액츄레이터 3개 Motor제어
  • 비동기식 외부연동

FFX Batch-Ⅲ MFR 송수신부 전원제어보드

  • 입력 28VDC / 12VDC / -8VDC / -4VDC
  • 기능 28VDC CC/CV 제어, 입,출력 고/저전압 보호, 역전압보호

FFX Batch-Ⅲ 광전변환기 전원

  • 입력 220VAC (176~264VAC)
  • 출력 5VDC/60A, 12V/7.6A, 12VF/1.7A
  • 크기 100mm*115mm*262mm
  • 기능 입,출력 고/저전압 보호, 출력 단락보호, 출력 홀드 업 기능

ASWUUV 무인잠수정

주 전원분배장치 전원

  • 입력 150VDC(140~172VDC)
  • 출력 15800W (By-Pass포함), 총 32CH 140V*2CH, 48V*3CH, 24V*9CH, 12V*13CH, +31V, ±15V, 5V*2CH
  • 기능 입력 역전압보호, 출력 고/저전압 보호, 출력제어, CAN통신

통신마스터 통신부 배터리

  • 용량 170Wh
  • 구성 7S2P (25.9VDC/6.6A)
  • 크기 155mm*116mm*42mm
  • 무게 1.14Kg
  • 기능 과 충전보호, 과 방전보호

통합마스터 전원

  • 입력 31VDC (23.4~32.3VDC)
  • 출력 24VDC*3CH(182W), 12VDC*4CH(40W), 3.3VDC(2W)
  • 기능 입,출력 고/저전압 보호, 역전압보호, 출력제어, CAN통신

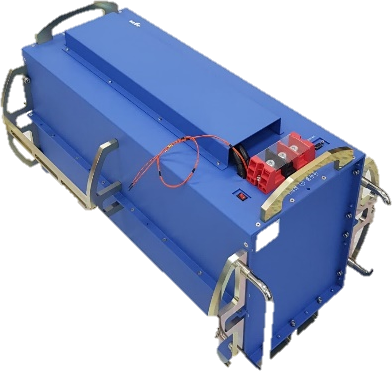

FFX Batch-Ⅲ 광전변환기 전원

  • 용량 8.23KWh
  • 구성 42S1P (155.4VDC)
  • 크기 404mm*404mm*737mm
  • 기능 과 충전보호, 과 방전보호, CAN 통신(전압,전류,온도,잔량 등)
